Ürün Açıklaması

DIP (Dual In-Line Package) ekleme işleme, önceden delinen deliklere sahip basılı devre kartına (PCB) delikli bileşenler eklemek için kullanılan bir imalat tekniğidir.DIP bileşenlerinin altından uzanan ve PCB'deki deliklerden yerleştirilen ipleri veya iğneleri vardırDIP ekleme işleme genellikle aşağıdaki adımları içerir:

1. PCB hazırlama: PCB, DIP bileşeni eklenmesi için hazırlanır. Bu, PCB'nin DIP bileşeni iletilerini barındırmak için doğru konumlarda ve boyutlarda önceden delinen deliklere sahip olmasını sağlamayı içerir..

2Bileşen hazırlığı: DIP bileşenleri yerleştirmek için hazırlanır. Bu, bileşen kablolarının PCB deliklerine kolayca yerleştirilebilmesini sağlamak için düzleştirilmesini veya hizalamasını içerebilir.

3Ekleme: Her bir DIP bileşeni PCB'deki ilgili deliklere manuel veya otomatik olarak eklenir.Bileşen kabloları deliklerle dikkatlice hizalandırılır ve bileşen gövdesinin PCB yüzeyine doğru duruncaya kadar yerleştirilir.

4. Güvenlik: DIP bileşenleri yerleştirildikten sonra, sonraki üretim süreçleri ve ürünün yaşam döngüsü boyunca yerinde kalmasını sağlamak için PCB'ye bağlanır.Bu, çeşitli yöntemlerle elde edilebilir., örneğin lehimleme, kırpma veya yapıştırıcı kullanma gibi.

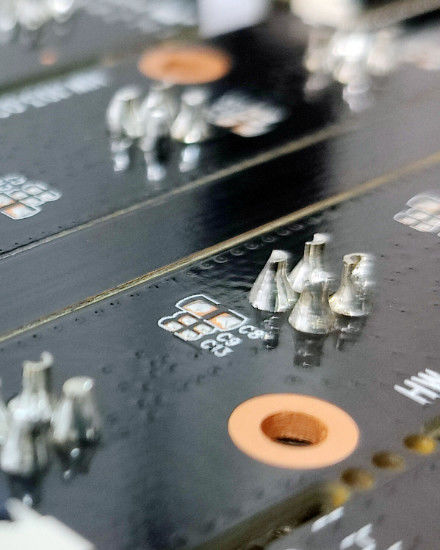

5Lehimleme: DIP bileşenleri yerleştirildikten ve sabitlendikten sonra, PCB genellikle güvenilir elektrik bağlantıları oluşturmak için lehimleme işlemine maruz kalır.Bu dalga lehimle yapılabilir., seçici lehimleme veya üretim kurulumuna ve gereksinimlerine bağlı olarak elle lehimleme.

6. Denetim: Lehimleme tamamlandıktan sonra, PCB, lehimleme eklemlerinin ve bileşen yerleştirilmesinin kalitesini doğrulamak için denetime tabi tutulur. Görsel denetim, otomatik optik denetim (AOI),veya herhangi bir kusuru tespit etmek için diğer test yöntemleri kullanılabilir., yanlış hizalamalar veya lehimleme sorunları.

7Test: DİP bileşenleri yerleştirilen ve lehimlendirilmiş olan montajlı PCB, gerekli özellikleri karşıladığını ve amaçlandığı gibi çalıştığını sağlamak için işlevsel veya elektrikli testlere maruz kalabilir.

8Son Montaj: Test edildikten sonra, PCB, ürünü tamamlamak için ek bileşenlerin ve işlemlerin eklendiği son montajına devam edebilir.

DIP insert processing is commonly used for components that cannot be mounted using surface mount technology (SMT) or for applications where through-hole components are preferred due to their robustness or specific electrical requirements.
